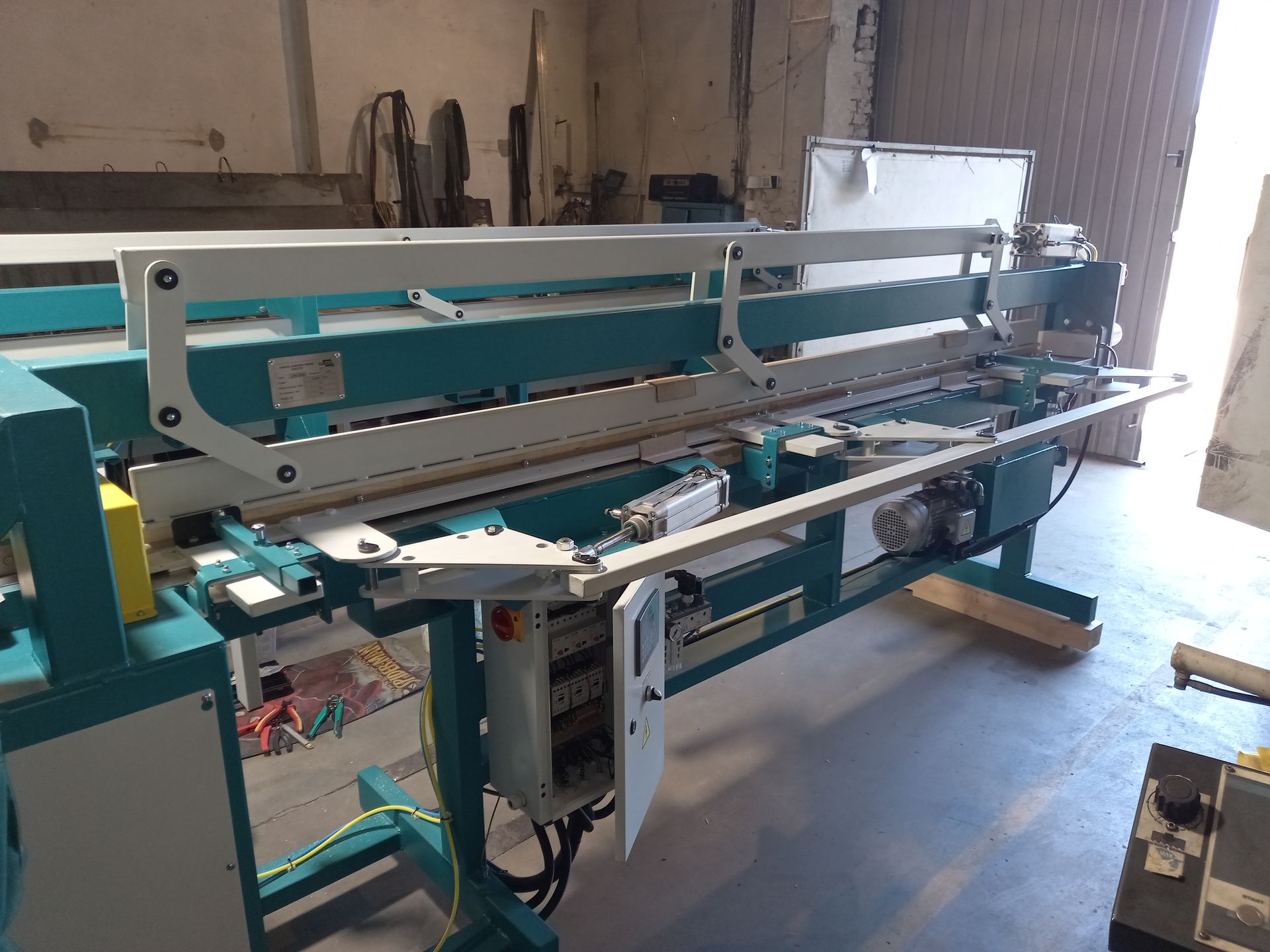

Прес для зрощування по довжині LP-3102 (Насто)
Прес для зрощування по довжині NASTO LP-3102 призначений для використання на підприємствах малого та середнього обсягу виробництва, де є необхідність склеювання дерев'яних заготовок по довжині. Це дає можливість економніше використовувати сировину, оскільки навіть заготовки малої довжини можуть бути використані.
Перша властивість
Розкажіть, яке значення ця функція
має для клієнта.
Друга властивість
Напишіть, що клієнт хотів би знати,
а не те, що ви хочете показати.
Третя властивість
Невелике пояснення об'ємної
функції простими словами.
Заготовки, призначені для склеювання, повинні бути відповідно підготовлені: приторцьовані і мати нарізані шипи. Допускається склеювання заготовок з відкритим шипом. Розміри шипа 10 мм на 5 мм відповідно до ГОСТ 19414-90. Мінімальна довжина заготовки визначається її товщиною, але довжина крайней до оператора не повинна бути меншою 150 мм.
Для експлуатації преса досить одного оператора, який проводить намазування клеєм зрощуються заготовок, і послідовно подає їх в приймальний лоток. Після заповнення столу заготовками, які послідовно були просякнуті клеєм, оператор запускає процес зрощування. Заготовки притискаються до столу по ширині і висоті за допомогою лінійок вертикального і горизонтального притискання відповідно, після чого відбувається торцювання пилкою. Після торцювання починається власне зрощування по довжині за допомогою гідравлічної лапи зрощування. Час зрощування визначається оператором, і по його команді зрощена деталь звільняється від затиску, викидається на приймальний столик і прес повертається в стан готовності.
Прес дозволяє зрощувати заготовки розмірами:
• Висота від 20 мм до 70 мм;
• Ширина до 160 мм;
• Максимальна довжина висунення лапи зрощування 150 мм.
Для надання деталі правильної форми і усунення недоліків після зрощування передбачається пост-обробка деталі на чотирибічному стругальному верстаті.
Технічні характеристики
Прес для зрощування по довжині LPA-3002 NASTO
|
Параметр |
Значення |
|
МАСОГАБАРИТНІ ПАРАМЕТРИ |
|
|
Довжина, мм |
3150 |
|
Ширина, мм |
1590 |
|
Висота, мм |
1500 |
|
Вага нетто, кг |
850 |
|
РОЗМІРИ ЗАГОТОВОК І ГОТОВИХ ДЕТАЛЕЙ |
|
|
Мінімальна довжина заготовки, що зрощується, мм |
200 |
|
Мінімальна сумарна довжина заготовок, що зрощуються, мм |
2500 |
|
Ширина заготовки, мм |
120 |
|
Висота заготовки, мм |
70 |
|
Тип шипа |
відкритий |
|
Розміри шипа, мм (висота х ширина) |
10х5 |
|
ПІДВЕДЕННЯ ПОВІТРЯ Й ПІДКЛЮЧЕННЯ АСПІРАЦІЇ |
|
|
Робочий тиск повітря, бар |
6 |
|
Діаметр патрубка підключення аспірації, мм |
80 |
|
Продуктивність аспірації, м³/год. |
543 |
|
Швидкість руху повітря в точці відбору, м/с |
30 |
|
МАКСИМАЛЬНЕ ЗУСИЛЛЯ СТИСКАННЯ (на штоку циліндра) |
|
|
Поздовжнє (при максимальному тиску оливостанції 25 МПа), Н |
160140 |
|
По висоті (при тиску в пневмосистемі 0,6 МПа), Н |
4158 |
|
По ширині (при тиску в пневмосистемі 0,6 МПа), Н |
1650 |
|
Час стискання |
визначається оператором |
|
ЕЛЕКТРИЧНІ ПАРАМЕТРИ |
|
|
Споживана потужність, кВт |
7 |
|
Підключення до електромережі |
П’ятипровідне |
|
Напруга живлення |
3х220 В 50Гц |
|
Переріз проводів для підключення верстата |
5х4 мм² |
|
Вхідний автомат, А |
20 |
