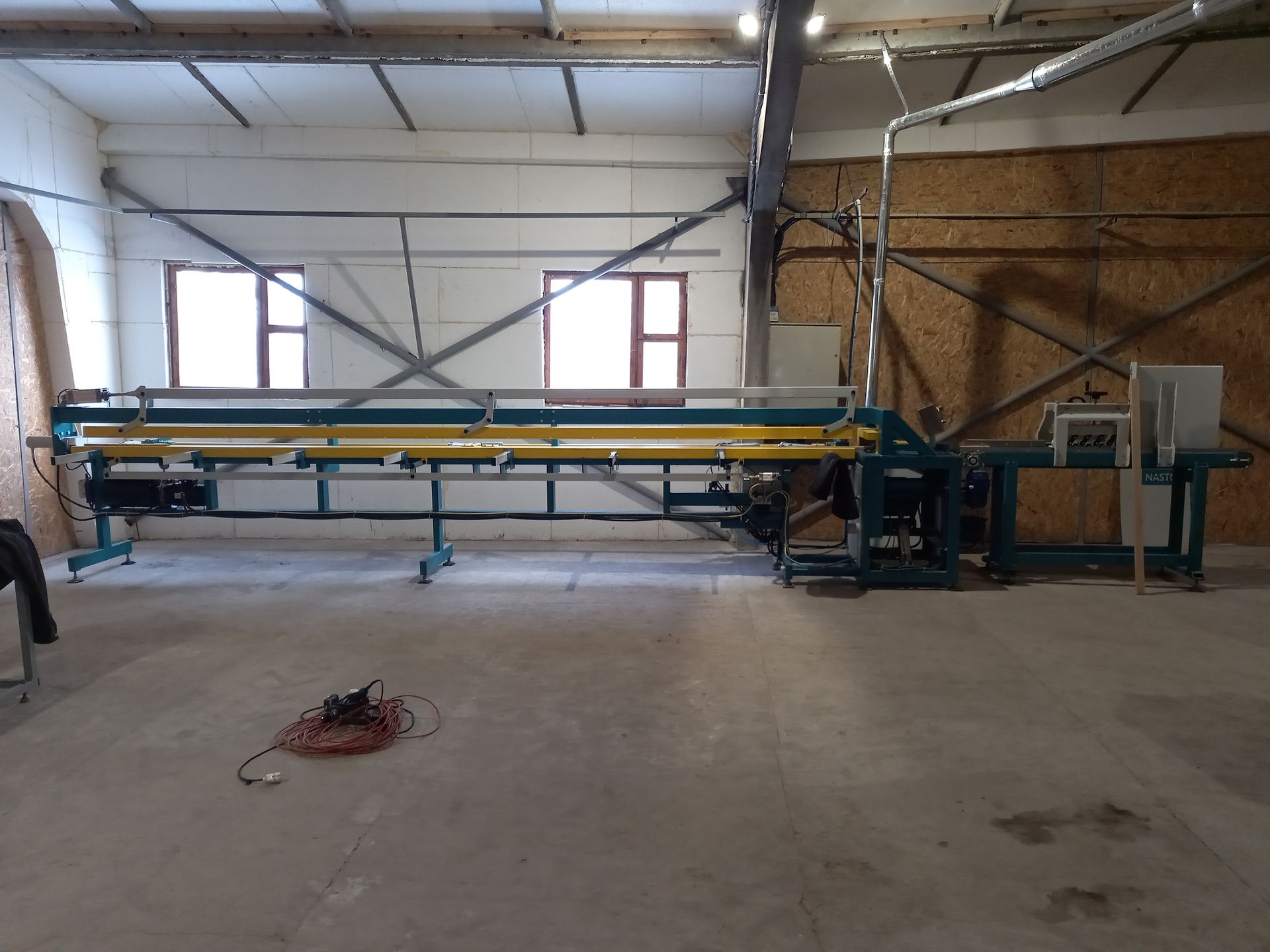

Прес гідравлічний для зрощення по довжині LP-6102 NASTO (Насто) з автоподавачем
Прес для зрощування дерев'яних заготовок по довжині NASTO (Насто) LP призначений для використання на підприємствах з малим і середнім обсягом виробництва, де є необхідність склеювання деревини по довжині. Це дає можливість економніше використовувати сировину, оскільки навіть заготовки малої довжини можуть бути зрощені.
Перша властивість
Розкажіть, яке значення ця функція
має для клієнта.
Друга властивість
Напишіть, що клієнт хотів би знати,
а не те, що ви хочете показати.
Третя властивість
Невелике пояснення об'ємної
функції простими словами.
Товщина заготовки 10 – 70 мм
Ширина заготовки 30 – 160 мм
Клеэнаносний пристрій
Торцювальна пила з пневмоприводом
Тривалість циклу зрощування 1 хв.
Довжина пресування 6100 мм
Заготовки, призначені для склеювання, повинні бути відповідно підготовлені: приторцьованы і мати нарізані шипи. Допускається склеювання заготовок з відкритим шипом. Розміри шипа 10 мм на 5 мм Мінімальна довжина заготовки визначається її товщиною, але довжина крайней до оператора не повинна бути меншою за 150 мм.
Прес дозволяє зрощувати заготовки розмірами:
- Висота від 20 мм до 70 мм;
- Ширина до 160 мм.
- Максимальна довжина висунення лапи зрощування 150 мм.
Для отримання деталі правильної форми і усунення недоліків після зрощування передбачається пост-обробка деталі на чотиристоронньому стругальному верстаті.
Основні переваги цього преса: швидке нанесення клею на заготівлю, низьке споживання енергії, можливість визначення оператором часу витримки деталі під тиском і швидка переналагодження на склеювання заготовок різних габаритів.
При оперуванні пресом досвідченим персоналом час на склеювання однієї деталі буде досягати 1 хвилини.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
|
Параметр |
Величина |
|
МАСА-ГАБАРИТНІ ПАРАМЕТРИ |
|
|
Довжина, мм |
6200 |
|
Ширина, мм |
1590 |
|
Висота, мм |
1500 |
|
Вага нетто, кг |
1500 |
|
РОЗМІРИ ЗАГОТОВОК І ГОТОВИХ ДЕТАЛЕЙ |
|
|
Мінімальна довжина зрощуваної заготовки, мм |
200 |
|
Мінімальна сумарна довжина зрощуваних заготовок, мм |
6100 |
|
Ширина заготовки, мм |
120 |
|
Висота заготовки, мм |
70 |
|
Тип шипа |
відкритий |
|
Розміри шипа, мм (висота х ширина) |
10х5 |
|
ПІДВЕДЕННЯ ПОВІТРЯ І ПІДКЛЮЧЕННЯ АСПІРАЦІЇ |
|
|
Робочий тиск повітря, бар |
6 |
|
Діаметр вихідного патрубка підключення аспірації, мм |
80 |
|
Продуктивність аспірації, м3/год |
543 |
|
Швидкість руху повітря в точці відбору, м/с |
30 |
|
МАКСИМАЛЬНЕ ЗУСИЛЛЯ СТИСНЕННЯ (на штоку циліндра) |
|
|
Поздовжнє (при максимальному тиску маслостанції 25 МПа), Н |
160140 |
|
По висоті (при тиску в пневматичній системі 0,6 МПа), Н |
4158 |
|
По ширині (при тиску в пневматичній системі 0,6 МПа), Н |
1650 |
|
Час стискання |
Визначається оператором |
| Продуктивність, погонних метрів за зміну | до 5000 |
|
ЕЛЕКТРИЧНІ ПАРАМЕТРИ |
|
|
Споживана потужність, кВт |
7 |
|
Спосіб підключення до електромережі |
П'ятипровідний кабель |
|
Напруга живлення |
3х220В 50Гц |
|
Переріз кабелю для підключення верстата |
5х4мм2 |
|
Вхідний автомат, А |
20 |
|
УМОВИ ЕКСПЛУАТАЦІЇ |
|
|
Максимальний рівень шуму під час різання, дБ |
93 |
|
Робочий діапазон температур, С |
+5 ÷ +40 |
|
Відносна вологість, % |
До 80% |
